Комплект учебно-лабораторного оборудования "Устройство и настройка систем отопления и водоснабжения"

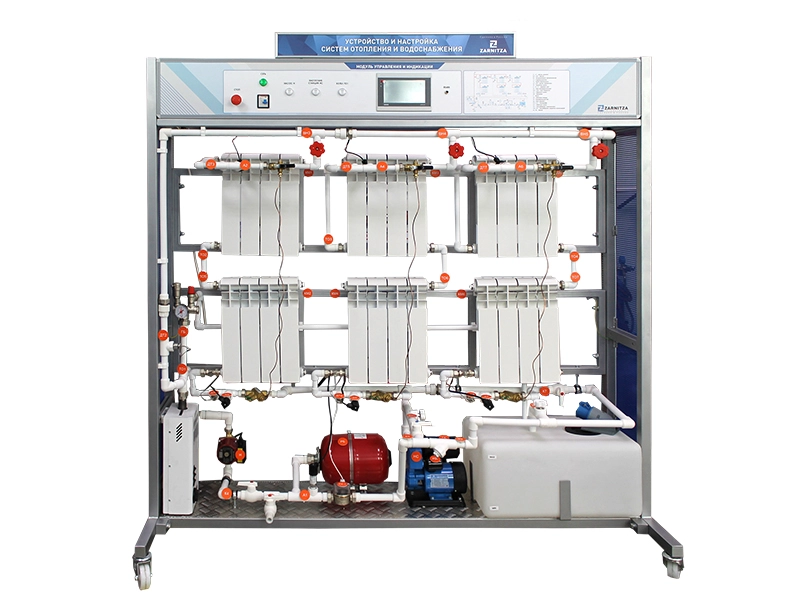

Стенд напольного двухстороннего исполнения конструктивно представляет собой действующую закрытую гидравлическую систему с установленными образцами датчиков, которые применяются в системах контроля и учета расхода воды, контроля давления и температуры воды на объектах ЖКХ и радиаторов водяного отопления. Система трубопроводов и шаровых кранов позволяет моделировать необходимую для выполнения лабораторных работ конфигурацию системы отопления.
Базовая комплектация:
Лабораторный стенд "Устройство и настройка систем отопления и водоснабжения" | 1 |
Ноутбук | 1 |
Программное обеспечение (на электронном носителе) | 1 |
Преобразователь интерфейсов USB – RS485 | 1 |
Комплект соединительных проводов и кабелей | 1 |
Комплект учебно-лабораторного оборудования "Устройство и настройка систем отопления и водоснабжения" (далее стенд) предназначен для ознакомления с основными контрольно-измерительными приборами, используемыми в системах водоснабжения и отопления, изучения принципов их работы и возможности применения, ознакомления с устройствами для регулирования расхода теплоносителя и поддержания давления и изучения принципов их работы.
Оборудование может применяться в общеобразовательных учреждениях, учреждениях среднего и высшего профессионального образования для получения базовых и углубленных знаний и навыков по направлению "Измерительные приборы давления, расхода, температуры".
Комплектация
1. Лабораторный стенд "Устройство и настройка систем отопления и водоснабжения".
2. Ноутбук.
3. Программное обеспечение (на электронном носителе).
4. Преобразователь интерфейсов USB – RS485.
5. Комплект соединительных проводов и кабелей.
6. Вывеска с названием стенда.
7. Паспорт изделия.
8. Руководство по эксплуатации.
9. Методические указания по проведению лабораторных работ.
Состав
- Универсальное металлическое основание с колесными опорами.
- Насос циркуляционный.
- Электрический котел.
- Фильтр для очистки воды.
- Радиатор водяного отопления (6 шт.).
- Бак расширительный.
- Регулятор перепада давления (2 шт.).
- Запорный кран.
- Запорный клапан.
- Автоматический воздухоотводчик.
- Регулятор давления.
- Трехходовой смесительный кран с пропорциональным управлением.
- Насос центробежный.
- Система измерения давления температуры и расхода теплоносителя с электронными датчиками.
Учебно-методическое пособие по проведению лабораторных работ
- Определение гидравлических характеристик приборных узлов однотрубных систем отопления с трехходовыми и проходными термостатическими клапанами.
- Определение теплоотдачи и теплотехнических характеристик отопительных приборов.
- Определение гидравлической характеристики и тепловой нагрузки стояков системы отопления.
- Настройка балансировочных клапанов, регуляторов расхода и перепада давления.
- Гидравлическая балансировка циркуляционных колец системы отопления пропорциональным методом.
